Revolutionizing Product Design Text‑to‑CAD

Introducción

El diseño de producto avanza a pasos agigantados gracias a la integración de la inteligencia artificial en herramientas de ingeniería. Text‑to‑CAD emerge como una de las soluciones más disruptivas: permite transformar descripciones en lenguaje natural directamente en modelos CAD B‑Rep editables. Este paradigma rompe la barrera entre la idea y el prototipo, acelerando drásticamente el ciclo de desarrollo de hardware y facilitando la colaboración entre diseñadores, ingenieros y clientes.

¿Cómo funciona Text‑to‑CAD?

• Procesamiento de lenguaje natural
  La plataforma interpreta términos técnicos, dimensiones y relaciones geométricas a partir de descripciones escritas.


• Generación paramétrica
  Con un motor de modelado basado en kernels CAD (por ejemplo, OpenCASCADE), traduce la interpretación en entidades geométricas precisas: caras, aristas y sólidos.

• Output editable
  El resultado se entrega como un archivo nativo (STEP, IGES o formato propio), listo para ajuste fino, análisis de tensiones o simulación de flujo.


Este flujo reduce drásticamente la dependencia de operadores expertos en CAD, al tiempo que mantiene la precisión necesaria para aplicaciones industriales.

Caso práctico: rotor de freno automotriz

Imaginemos el siguiente prompt:

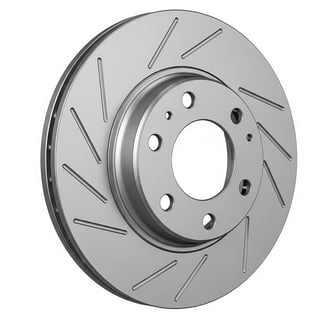

“Crea un rotor de freno ventilado de 320 mm de diámetro con cinco orificios dispuestos en un patrón circular de 114.3 mm, diámetro del anillo interior de 70 mm y ranuras radiales de refrigeración.”

Con Text‑to‑CAD, en cuestión de segundos obtienes un modelo B‑Rep completo:

• Diámetro exterior: 320 mm


• Patrón de cinco pernos: círculo Ø 114.3 mm


• Ranuras ventiladas: 12 ranuras equidistantes


• Filetes y chaflanes según tolerancias estándar

El ingeniero puede exportar directamente a CAM o realizar un análisis FEA sin volver a modelar nada manualmente.

Ventajas clave para tu flujo de trabajo

• Velocidad de iteración: prototipado conceptual reducido de días a minutos.


• Accesibilidad: profesionales no especialistas en CAD pueden generar y validar diseños preliminares.


• Consistencia: elimina errores de modelado manual —tolerancias y relaciones geométricas se definen de forma programática.


• Integración: se conecta a software de simulación, impresión 3D y sistemas PLM, unificando todo el pipeline de desarrollo.

Limitaciones y recomendaciones

• Complejidad extrema: para ensamblajes muy intrincados o piezas con detalles ornamentales, puede requerirse modelado manual adicional.


• Calidad del prompt: la precisión de la descripción determina la fidelidad del resultado; es recomendable usar un lenguaje claro y cuantitativo.


• Licenciamiento: algunas versiones profesionales pueden tener coste elevado; existen opciones open‑source emergentes, pero con menor robustez.

Para maximizar el provecho de Text‑to‑CAD, se sugiere entrenar a los equipos en la redacción de prompts técnicos y complementarlo con revisiones de diseño en etapas intermedias.

Perspectivas y futuro

La evolución de Text‑to‑CAD apunta hacia:

• Modelado por voz: describir piezas mientras se trabaja sin usar teclado.


• Colaboración en tiempo real: múltiples usuarios ajustando el prompt simultáneamente y viendo la actualización del modelo.


• Aprendizaje continuo: la IA mejora con cada prompt, adaptándose al estilo y estándares de la empresa.


A largo plazo, esta tecnología podría democratizar el diseño de hardware: desde startups hasta makers podrán llevar ideas complejas a la realidad sin grandes inversiones en formación CAD.

Conclusión

Text‑to‑CAD representa un cambio de paradigma en el diseño de hardware, acortando la brecha entre el ingenio humano y el producto tangible. Para Archive, profundizar en esta herramienta brinda a la audiencia una guía práctica para adoptar flujos de trabajo ágiles y mantenerse a la vanguardia de la industria 4.0.
